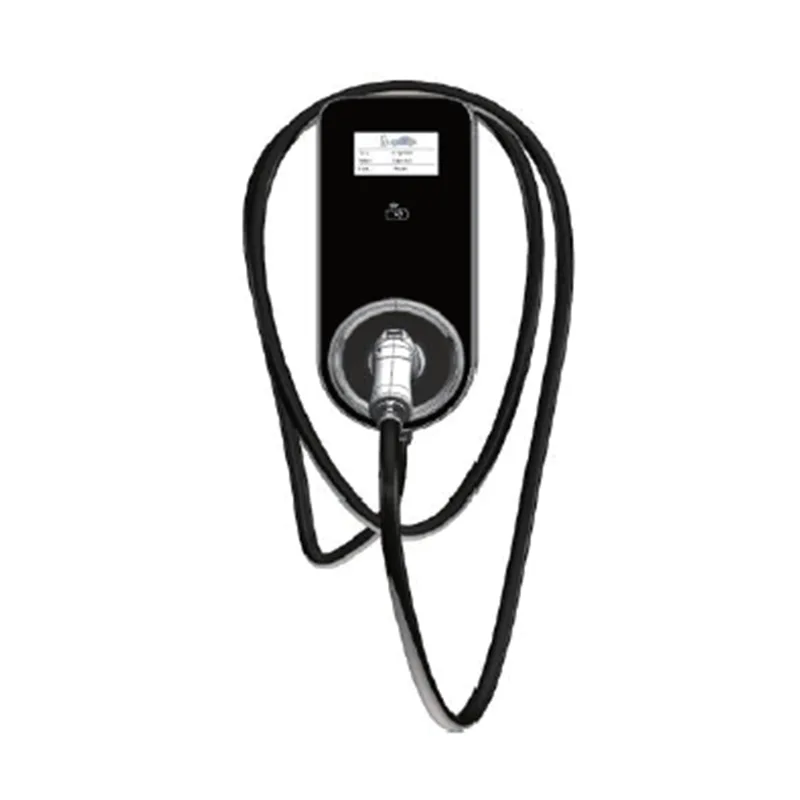

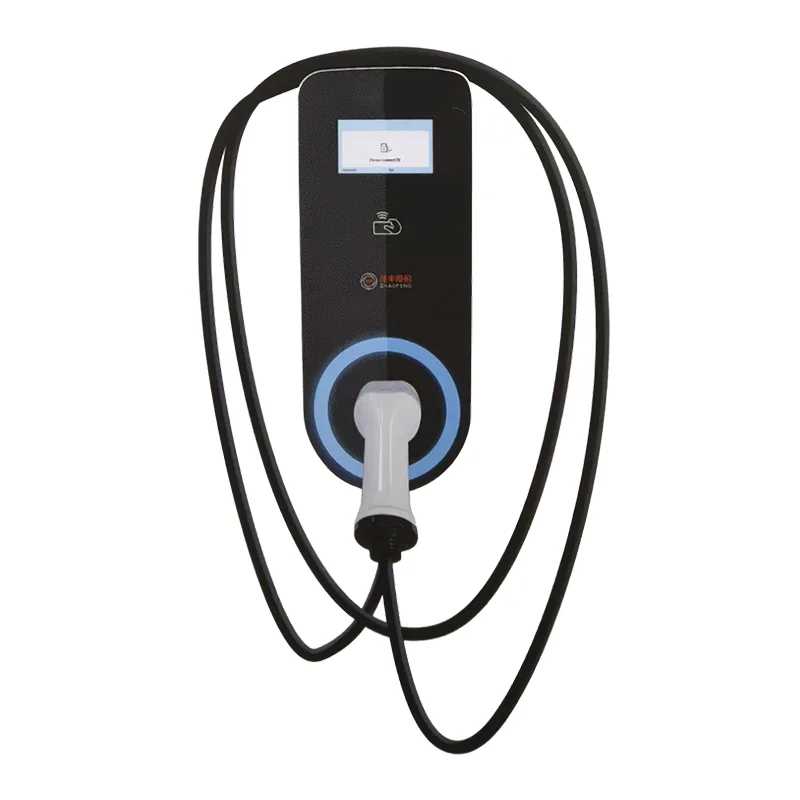

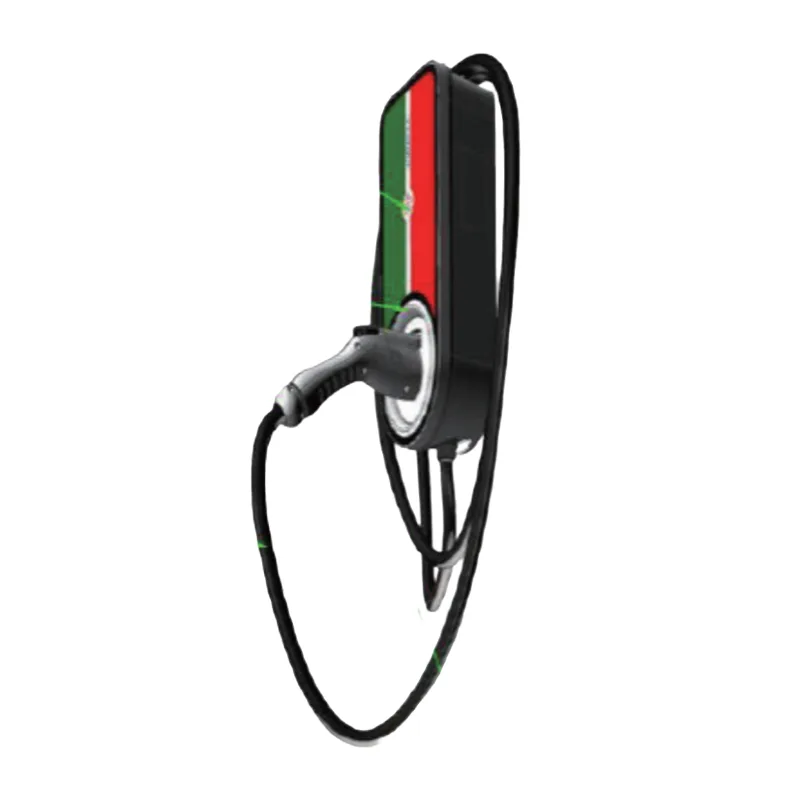

7KW وال ماونٹڈ AC چارجنگ پائل

ہماری کمپنی کا 7KW وال ماونٹڈ AC چارجنگ پائل ایک چارجنگ ڈیوائس ہے جو نئی انرجی گاڑیوں کی چارجنگ کی ضروریات کو پورا کرنے کے لیے تیار کی گئی ہے، جسے الیکٹرک گاڑیوں کے آن بورڈ چارجر کے ساتھ مل کر الیکٹرک گاڑیوں کے لیے چارجنگ کی خدمات فراہم کرنے کے لیے استعمال کیا جانا چاہیے۔ یہ پروڈکٹ انسٹال کرنے میں آسان، سائز میں کمپیکٹ، کام کرنے کے لیے آسان ہے، ظاہری شکل میں فیشن ایبل، کارڈ سوائپ/چارجنگ، تیز اور موثر؛ متعدد آل راؤنڈ حفاظتی تحفظ کے افعال (شارٹ سرکٹ پروٹیکشن، لیکیج پروٹیکشن، ایمرجنسی اسٹاپ پروٹیکشن، اوور کرنٹ، اوور ٹمپریچر پروٹیکشن، اوور وولٹیج پروٹیکشن، IP54 گریڈ ڈسٹ اینڈ واٹر ریزسٹنس، گراؤنڈنگ پروٹیکشن) چارجنگ کے بعد خود بخود پاور منقطع کردیتے ہیں، گاڑی کی حفاظت کی حفاظت کرتے ہیں۔

1. ہر مالک کو پارک کرنے کے لیے پلگ اور پلے آپریشن کا عمل کار کو لاک کریں - چارجنگ گن کو جوڑیں - چارج کرنا شروع کریں (چمکتی ہوئی روشنی) آؤ اور چارج کریں جب آپ آئیں◇، مکمل ہونے پر چھوڑ دیں، مکمل طور پر غیر حساس

2. آپریشن کا عمل شروع کرنے کے لیے سلائیڈر ◇ مالک کا پلگ - مالک اجازت کارڈ کو سوائپ کرتا ہے - چارج کرنا شروع کریں (چمکتی ہوئی روشنی)

تکنیکی پیرامیٹرز

مصنوعات کی خصوصیات

1) 4.3 انچ ڈسپلے اسکرین اور ایل ای ڈی اسٹیٹس انڈیکیٹر سے لیس، چارجنگ کے عمل کو صاف کرنے کی اجازت دیتا ہے۔

2) ایتھرنیٹ/4G نیٹ ورک کے ذریعے آن لائن مواصلت کے قابل، ریئل ٹائم کنٹرول اور ادائیگی کے افعال کو فعال کرنا۔

3) جامع نظام کا تحفظ: اوور وولٹیج، انڈر وولٹیج پروٹیکشن، اوور کرنٹ پروٹیکشن، شارٹ سرکٹ پروٹیکشن، لیکیج پروٹیکشن، اوور ٹمپریچر پروٹیکشن، لائٹنگ پروٹیکشن، محفوظ اور قابل اعتماد پروڈکٹ آپریشن کو یقینی بنانا۔ 4) ڈیٹا اسٹوریج اور غلطی کی شناخت۔

5) درست بجلی کی پیمائش اور شناخت کا فنکشن، صارف کے اعتماد کو بڑھاتا ہے۔

6) مجموعی ڈھانچہ بارش اور دھول کے ساتھ ڈیزائن کیا گیا ہے، IP54 تحفظ کی سطح کے ساتھ، انڈور اور آؤٹ ڈور دونوں کے لیے موزوں ہے۔

ماحول، اور بڑے پیمانے پر گھریلو اور غیر ملکی ماحول میں استعمال کیا جاتا ہے.

7) نصب کرنے کے لئے آسان کام، اور برقرار رکھنے.

8) محفوظ اور مخالف چوری.

تنصیب کے ماحول کی ضروریات

1) یہ چارجنگ پائل ایک انڈور اور آؤٹ ڈور یونیورسل چارجنگ پائل ہے، جو IP54 پروٹیکشن لیول پر پورا اترتا ہے اور باہر انسٹال کر سکتا ہے۔

2) براہ کرم یقینی بنائیں کہ محیطی درجہ حرارت -30 ° C ~ 50 ° C کے اندر ہے۔

3) تنصیب کا مقام 2000 میٹر کی اونچائی سے زیادہ ہونا چاہیے۔

4) تنصیب کی جگہ کے قریب کوئی شدید کمپن یا آتش گیر اور دھماکہ خیز مواد نہیں ہونا چاہیے۔

5) محل وقوع نشیبی علاقے یا پانی بھرنے کا شکار علاقے میں نہیں ہونا چاہیے۔

6) ڈھیر کی تنصیب کو دیوار سے سہارا دینا چاہیے۔ اگر دیوار کی حمایت موجود ہے تو، تنصیب اور فکسنگ کے لئے خصوصی فرش کے ستونوں کا استعمال کرنے کی سفارش کی جاتی ہے.

7) پائل کو انسٹال کرتے وقت، اس بات کو یقینی بنائیں کہ ڈھیر عمودی ہے اور زمین سے چارجنگ پائل کی اونچائی (1.3-1.5 میٹر) کے حوالے سے ڈیٹا کو برقرار رکھا گیا ہے۔

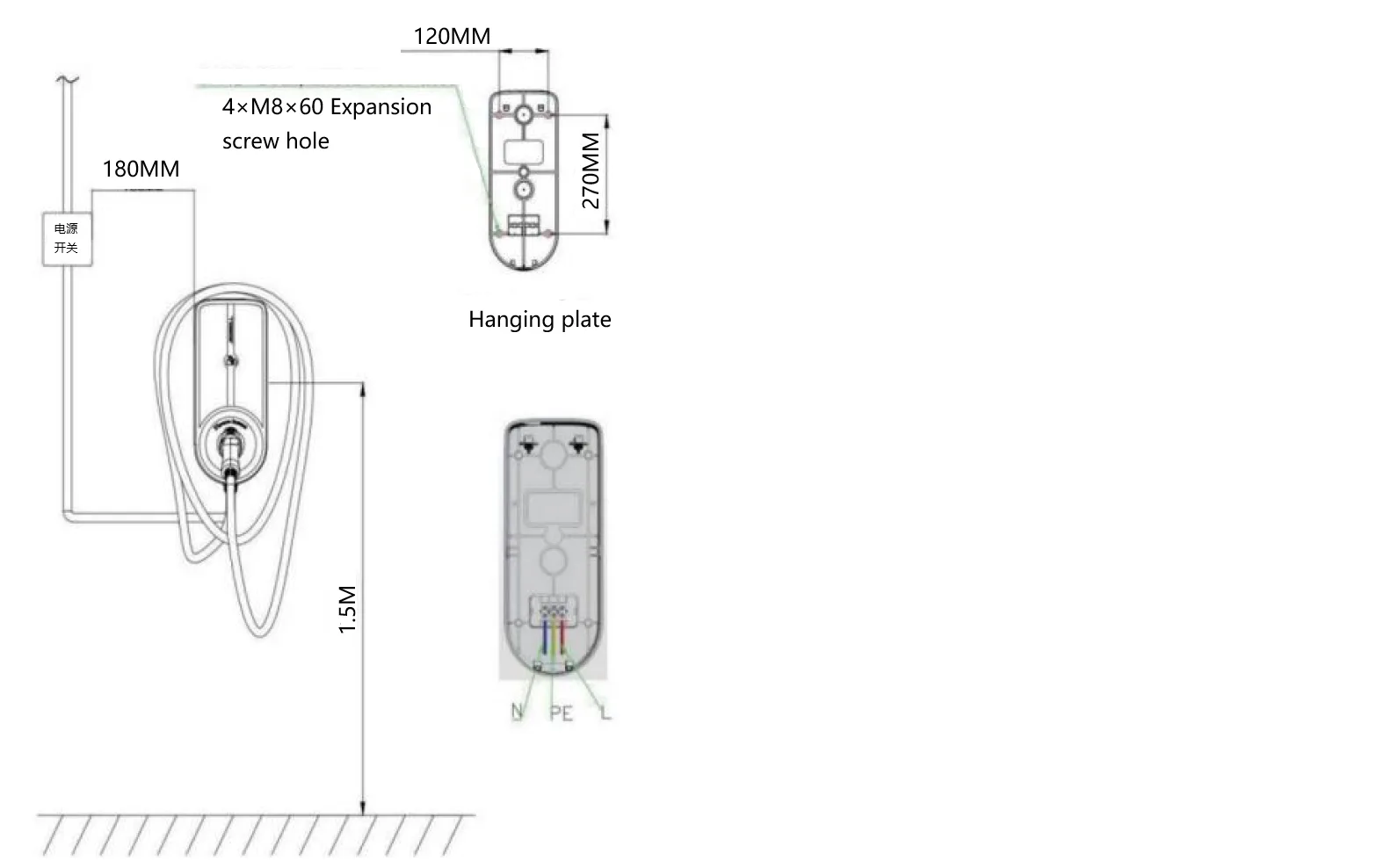

تنصیب کا طریقہ

1) زمین سے چارجنگ پائل کی اونچائی کا حوالہ ڈیٹا (1.3-1.5 میٹر)2) دیوار پر پچھلی پلیٹ پر بڑھتے ہوئے سوراخ کی پوزیشن کو پچھلی پلیٹ پر بڑھتے ہوئے سوراخ کی پوزیشن کے مطابق نشان زد کریں۔

پنچ کرنے کے لیے ایک امپیکٹ ڈرل کا استعمال کریں (Φ8*65)، اور پھر M8*60 پلاسٹک ایکسپینشن ٹیوبوں میں ڈالیں،

اور ہینگنگ پلیٹ کے ذریعے پیچ کو سخت کریں۔

3) فیکٹری سے ان پٹ کیبلز سے لیس سامان، اگر آپ کو ان پٹ کیبل کی لمبائی بڑھانے کی ضرورت ہو،

براہ کرم وائرنگ کی شناخت کے مطابق درست کیبل کے طریقہ کار کے مطابق کنکشن کو بڑھا دیں تین کیبلز (فائر لائن L، زیرو لائن N، گراؤنڈ لائن PE) کو ٹرمینل بورڈ سے جوڑیں،

اور وائرنگ مکمل کریں؛ (چونکہ سامان کا کرنٹ بڑا ہے، توسیع کو قابل اعتماد کنکشن کو یقینی بنانا چاہیے)؛

4) برقی جھٹکے کے خطرے کو روکنے کے لیے، سامان کو یقینی بنانا چاہیے کہ ان پٹ گراؤنڈ وائر مضبوطی سے ٹھیک ہے۔
